VIJ-5A

Программно-аппаратный комплекс “ВИЙ-5А” для установления подлинности идентификационных номеров на агрегатах автомобильного транспорта

Применение:

Криминалистическое исследование автомобилей с целью:

установления подлинности номеров агрегатов;
восстановления первичных номеров в случае недостаточности их рельефа(коррозия, лакокрасочные покрытия (ЛКП) и т. д.);
восстановления первичных номеров в случае выявления факта их изменения;
определение технологии изменения знаков номера.

Дополнительное применение:

общие трассологические исследования и дефектоскопия рельефа и напряжений поверхностного слоя изделий из ферросплавов.

Метод:

копирование наведенных магнитных полей рассеяния исследуемого объекта на промежуточный магнитный носитель;

магнитооптическая визуализация (МОВ) магнитных копий и наведенных магнитных полей рассеяния исследуемого объекта с помощью магнитооптического эффекта Фарадея, возникающего в кристаллических пленках Ві-содержащих ферритгранатов;

автоматический ввод и обработка изображений объектов, полученных перечисленными выше методами, в персональный компьютер (ПК). Исследование полученных изображений средствами специального программного обеспечения (ПО): измерения, сравнение и т.п.

Обеспечение:

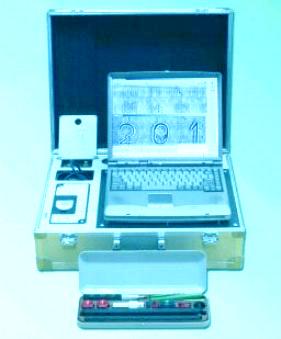

Общий вид автоматического блока МОВ.

Окно пользовательского интерфейса.

Аппаратное (полная комплектность)

Автономный оперативный блок магнитооптической визуализации с промежуточного гибкого магнитного носителя,

Комплект (пенал) принадлежностей для магнитного копирования,

Спектральная лупа для экспертизы автодокументов,

Устройство магнитооптической и оптической визуализации:

Выносная магнитооптическая головка,
Выносная оптическая головка;

Устройство электрохимического травления,

Устройство магнитопорошковой визуализации,

Устройство вихретоковой дефектоскопии,

Комплект ЗИП и кейсы укладки.

Аппаратное (минимальная комплектность): – позиции, выделенные полужирным стилем

Программное

Программа NUCA
Программа EYER

Ввод и обработка изображений,

Автоматическая сшивка фрагментов изображений,

Манипуляции с изображениями,

Сохранение и печать.

Методическое

Методика исследований в части МОВ,

Руководство по эксплуатации

Характеристики:

Операционная оболочка ПО - Windows 95/ 98/ ME/ NT 4.0/ 2000/ XP,

Формат файлов изображений - BMP, PCX, GIF, JPG,

Материал объектов исследования МОВ - ферромагнитные сплавы,

Размер кадра МОВ не менее 12,5мм x 9,5мм,

Размер элемента изображения МОВ - не более 45 мкм,

Ориентировочное время ввода номерной площадки - около 30 секунд.

Особенности:

Совместное оперативное криминалистическое исследование как самого автомобиля, так и сопроводительных документов,

Оперативность проведения исследований методом МОВ в сочетании с компактностью аппаратных средств, автономностью питания и возможностью использования электронных справочников и баз данных, предоставляемых ПК, позволяет применение в условиях линейного контроля,

Неразрушающая технология МОВ позволяет сохранить целостность ЛКП автомобиля в интересах владельцев и предоставляет возможность, при необходимости, обеспечить полноценные исследования другими методами в том числе химическое исследование однородности ЛКП,

Малая расходность материалов при МОВ. Магнитное копирование на промежуточный носитель предусматривает его многократное использование. В то же время имеется возможность создания магнитной копии объекта для документирования,

Высокая информативность результатов исследований методом МОВ позволяет обнаружить признаки, недоступные для традиционных методов, например находящиеся в поверхностном слое ржавчины.

Внедрение:

Автоматизированная модель АРМ “Вий-5А” является развитием разработанной ранее базовой модели АРМ “Вий-4” и в настоящий момент проходит лабораторные испытания.
Технические средства АРМ “Вий-4” успешно прошли апробацию и эксплуатируются в экспертно-криминалистических подразделениях Министерства внутренних дел и Министерства юстиции Украины, а также – полиции Польши. Комплекс “Вий-5А” входит в состав комплекса "Зоркий" и применяется экспертными службами Государственного Таможенного Комитета Российской федерации. Высокую оценку комплекс заслужил и от высших должностных лиц России и Финляндии.
С ноября 2002 года, в соответствии с рекомендациями Европола, началась опытная эксплуатация комплексов "Вий" в экспертных подразделениях полиции ряда европейских стран.
Применяемая методика исследований утверждена и рекомендована к применению Министерством внутренних дел и Министерством юстиции Украины.
Опыт эксплуатации изделий показал их высокую эффективность (ниже приведены иллюстрации МОВ, полученные в результате практической работы и примененные в фототаблицах экспертных заключений).

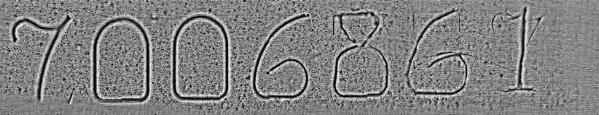

МОВ фрагмента номерной площадки шасси автомобиля с фрагментами первичных номеров (…7006357), измененных методом шлифовки поверхности с последующей набивкой номеров кустарным способом (номерная площадка, расположенная на раме сильно коррозирована).

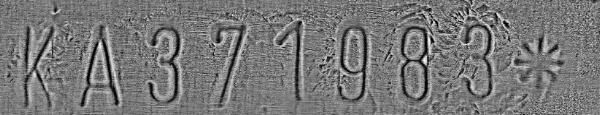

МОВ фрагмента номерной площадки кузова автомобиля с фрагментами первичных номеров (…?А371097), измененных методом холодной забивки (ЛКП не снималось).

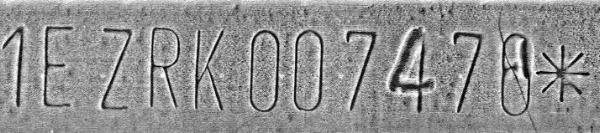

МОВ фрагмента номерной площадки кузова автомобиля с фрагментами первичных номеров (…1ЕZRK007176), измененных методом заливки перемычек легкоплавким металлом (ЛКП не снималось).

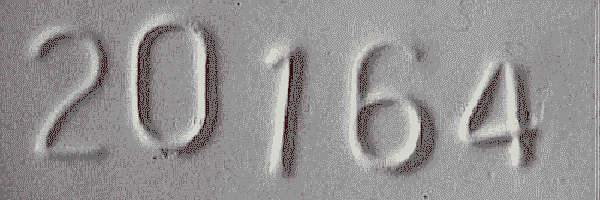

Примеры применения

.

Разработка выполнена совместно с фирмой Regula (республика Беларусь)

PDF файл(834K)

( За справками обращаться: г. Киев, Левый Сергей Васильевич. Тел./факс: (38-044) 236-8984, E-mail: sleviy@lad.org.ua
